使用重機：削孔機（ＴＨＣＤ−６５０）

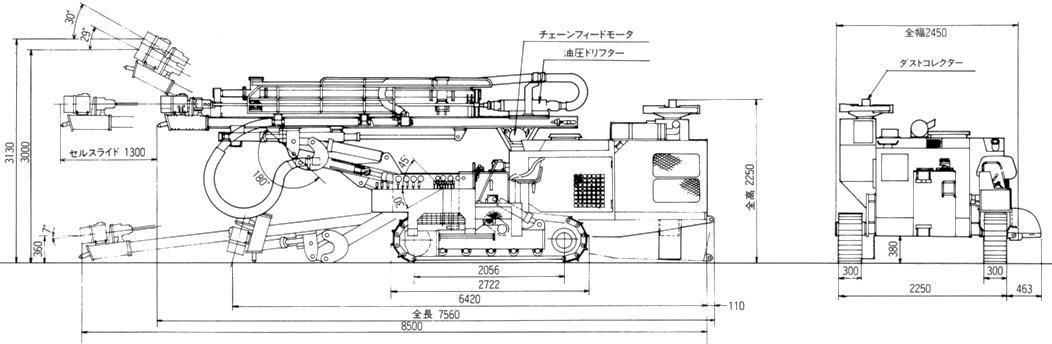

■各部名称及び主要寸法図
■主要緒元
| 全重量 |
kg |
7,680 |
| 全 長 |
mm |
7,560 |
| 全 幅 |
mm |
2,450 |
| 全 高 |
mm |
2,250 |
| 走行速度 |
km/h |
4 |
| 登坂能力 |
度 |
MAX35 |
| 履帯幅 |
mm |
300 |
| エンジン |
名称 |
三井ドイツ直噴BF6L913 |
| 定格出力 |
ps/rpm |
135/2,300 |
| 揺動角度 |
度 |
±11 |
| 最低地上高さ |
mm |
380 |
|
|
| ブーム |
リフト角 |
度 |
上45・下30 |
| スイング角 |
度 |
右41・左28 |
| ガイドセル |
セルリフト角 |
度 |
180 |
| セルスイング角 |
度 |
右45・左45 |
| セルスライド長 |
mm |
1,300 |
| フィード機構 |
型式 |
チェーンフィード |
| フィード長 |
mm |
3,660 |
| ドリフター |
型式 |
TH-501 |
| 打撃力 |
kg m |
34.7 |
| 回転力 |
kg-m |
48 |
| ロッド |
ロッドサイズ |
mm |
φ38・H32 |
|
|
| ロッド |
ファーストロッド長 |
mm |
4,000 |
| スチールチェンジ長 |
mm |
3,000 |
| ビット |
ビットサイズ |
mm |
50〜150 |
| コンプレッサ |
型式 |
スクリュー式 |
| 吐出圧力 |
kg/cm3 |
7.0 |
| 吐出空気量 |
m3/min |
4.5 |
| レシーバタンク容量 |
m3 |
0.063 |
|
