| 削孔機（クローラードリル） |

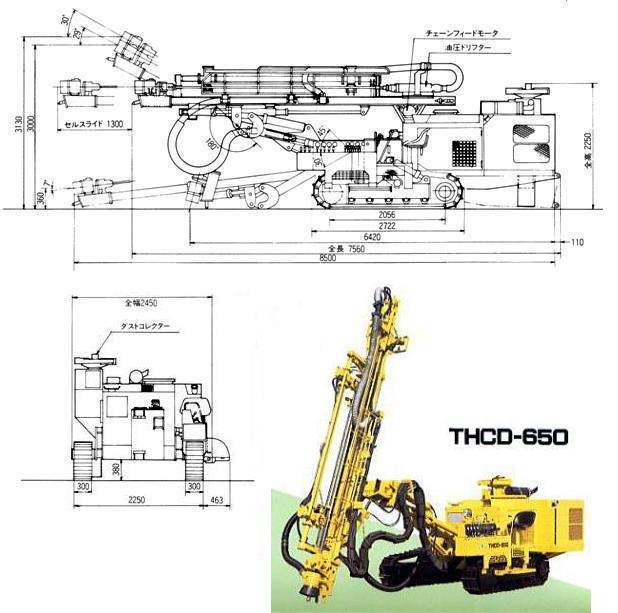

| ●各部名称及び主要寸法図 |
|
※画像をクリックすると別画面で印刷用画面が表示されます。
|
| ●主要諸元 |
| 機 種 |
THCD-650 |
|
| 全重量 |
kg |
7,680 |
|
| 全 長 |
mm |
7,560 |
|
| 全 幅 |
mm |
2,450 |
|
| 全 高 |
mm |
2,250 |
|
| 走行速度 |
km/h |
4 |
|
| 登坂能力 |
度 |
MAX35 |
|
| 履帯幅 |
mm |
300 |
|
| エンジン |
名 称 |
|
三井ドイツ直噴BF6L913 |
|
| 定格出力 |
ps/rpm |
135/2,300 |
|
| 揺動角度 |
度 |
±11 |
|
| 最低地上高さ |
mm |
380 |
|
| ブーム |
ブームリフト角 |
度 |
上45・下30 |
|
| ブームスイング角 |
度 |
右41・左28 |
|
| セルリフト角 |
度 |
180 |
|
| セルスイング角 |
度 |
右45・左45 |
|
| セルスライド角 |
mm |
1,300 |
|
| フィード機構 |
型 式 |
|
チェーンフィード |
|
| フィード長 |
mm |
3,660 |
|
| ドリフター |
型 式 |
|
TH-501 |
|
| 打撃力 |
kg-m |
34.7 |
|
| 回転力 |
kg-m |
48 |
|
| ロッド |
ロッドサイズ |
mm |
φ38・H32 |
|
| ファーストロッド長 |
mm |
4,000 |
|
| スチールチェンジ長 |
mm |
3,000 |
|
| ビット |
ビットサイズ |
mm |
50〜150 |
|
| コンプレッサ |
型 式 |
|
スクリュー式 |
|
| 吐出圧力 |
kg/cm3 |
7.0 |
|
| 吐出空気量 |
m3/min |
4.5 |
|
| レシーバータンク容量 |
m3 |
0.063 |
|
|
|
|
|
